Так сколько все-таки ворот было у Молоховских ворот?

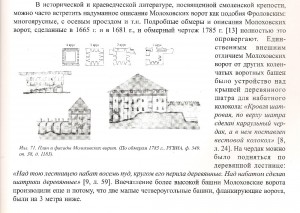

molohovskie-gate_fe-modestov_p57











    Источник: Модестов Ф.Э. Смоленская крепость. Смоленск, 2003г.; стр.57

Дополнено 20.07.2014 г. (1)
    Леонид Степченков, У Молоховских ворот, «Смоленск», январь 2010 г.
    «… Подробное описание первоначальной Молоховской башни даётся в расписном списке воеводы П. Прозоровского 1665 года. Молоховские ворота – южные, вторые главные ворота после северных Фроловских. Высота прямоугольной башни «опричь зубцов» достигала девяти сажень (почти 19 метров), на башне была тисовая шатровая крыша, а поверх шатра сделали караульный чердак, и на нём поставили вестовой колокол. Сама башня имела приспособление для верхнего, среднего и подошвенного боя. В башне было двое ворот «брусяных» створчатых, из них одни с калиткой.

     Перед Молоховскими воротами «за городом» располагался земляной вал, в который вели створчатые ворота, а через городской ров устроен подъёмный мост. Он стоял на «семнадцати столбах дубовых брусяных», длина моста десять сажен (свыше 21 метра), ширина – полсажени (около одного метра), по обе стороны моста – перила, «да на том же мосте подъём в длину двух сажень (немного больше четырёх метров), а подымаетца очепом на чепях». На валу располагались пушки. В начале XVIII века проездные ворота в башне сделали с поворотом, насыпав снаружи земляной вал. …».
    Источник: Областной ежемесячный журнал «Смоленск» > № 1 (113), январь 2010 г. > Смоленск исторический > У Молоховских ворот

Дополнено 15.01.2015 г. (2)
    Из «Смоленск и его социальный ландшафт в XVI–XVII вв., Ширяев С. Д.»

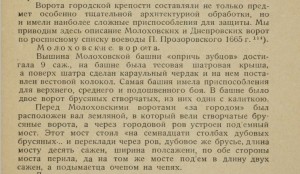

Стр. 31:
sd-shiryaev_social-landschaftXVI-XVII_p31







.
Стр.57:
sd-shiryaev_social-landschaftXVI-XVII_p57

    .
….Источник:
Смоленские краеведы 30-х о социальном ландшафте города в XVI-XVII вв. > С.Д. Ширяев, Смоленск и его социальный ландшафт в XVI-XVII веке, Западное областное бюро краеведения, Смоленск, 1931.; 62 с.

Дополнено 14.06.2015 г. (3)
Курзов Г. Л.: «Имела сквозной сводчатый проезд …» – до Петра.

    Молоховские ворота (по изданию “О крепости старой”, Курзов Г.Л., 2003 г.)
«Четырёхугольная башня с проезжими воротами
не существуют
Иные названия: Малаховские ворота, Молохвинские ворота. …

    Полностью разрушена: взорвана в ночь на 5 ноября 1812 г. (17 ноября н.ст.) оставляющими город войсками Наполеона.
Восстанавливалась: в 1833 (40) г. построена в новом виде.
Окончательно разрушена: в 1936 (37) г. при работах по перепланировке площади Смирнова.

  Имела 4 яруса боя. Имела шатровую кровлю, над которой высилась надстройка – караульня с набатным колоколом. Имела сквозной сводчатый проезд, который закрывался створками, а также калитку для пешего прохода.
    С внешней стороны перед воротами, как и перед Днепровскими, был устроен для прикрытия острог: башню прикрывал земляной бастион (равелин) длиной более 140 м (80 саженей) со рвом, через который был перекинут подъёмный деревянный мост (при необходимости мог разбираться). На бастионе стояли пушки. К тому же у ворот, в самом городе, под шатром также находились пушки.

  При Петре I проездные ворота башни были сделаны не прямыми, а с поворотом направо и защищены снаружи земляной насыпью. В конце XVIII в. ещё существовал бастион, прикрывавший башню. …». Культурное наследие земли Смоленской > Молоховские ворота

    Молоховские ворота
    «… Старая башня состояла из четырёх ярусов. Она имела шатровую кровлю, над которой была надстройка с набатным колоколом. Сквозной сводчатый проезд закрывался створками, а также башня имела калитку для пешего прохода. Молоховские ворота, наряду с Днепровскими (Фроловскими), были одним из главных путей въезда в Смоленск.
От них начинались дороги на запад (Краснинская), юг (Киевская) и юго-восток (Рославльская). Башню прикрывал земляной бастион со рвом, через который был перекинут деревянный мост. На бастионе для обороны были установлены пушки. Также пушки располагались у самих ворот. Земляной бастион был срыт при постройке новой башни. …».
Башни Смоленской крепостной стены  > Молоховские ворота

Дополнено 19.06.2015 г. (4)
Porta Malacoviana на гравюре В. Гондиуса
gviliemvs-hondivs_porta-malacoviana

    Источник:
См. В. Гондиус, «План осады Смоленска», 1634 г.

Дополнено 20.06.2015 г. (5)
Молоховская четвероугольная проезжая и бастион на плане 1778 г.
fr4_map_smolfortress-1778

fr5_map_smolfortress-1778





….
….Источник:
См. План Смоленской крепости (1778 г., Фонд Техническо-строительного комитета МВД)

Дополнено 11.07.2015 г. (6)
Молоховские ворота с равелином, 1812 г.
molokhovskiye-gate-ravelin_a-adam-fr

….Фрагмент картины Альбрехта Адама «Сражение за Смоленск 18 августа 1812 г.», время создания: между 1815-1825 гг.
    Источник:
Смоленское сражение 200 лет спустя на современной карте Яндекса

….См. также:
По И.И. Орловскому: На месте взорванных в 1812 году Молоховских ворот была заново (т. е. с фундамента) “въ 1833 г. основана въ формѣ башни церковь …”
Общеизвестно, что Молоховские ворота были взорваны в ноябре 1812 г. Но есть и некоторые мнения, что в августе
В. И. Мушкетов: Отъезд Наполеона из Смоленска 2 ноября 1812 года
