Карты/планы/схемы Смоленской крепостной стены.

В.В. Косточкин. Федор Конь и его сооружения. Крепость Смоленска; Косточкин В.В. Государев мастер Федор Конь
“План Смоленской крепости (Реконструкция автора), стр.83.
1 – Ворота Днепровские, “что у Фроловского моста”, 2 – Башня четвероугольная Семенская, 3 – Лазоревские ворота, 4 – Башня круглая Крылошевская, 5 – Крылошевские ворота, 6 – Башня четвероугольная Стефанская, 7 – Башня круглая Лучинская, 8 – Башня четвероугольная, 9 – Башня круглая Городецкая, 10 – Авраамиевские ворота, 11 – Башня круглая Авраамиевская, 12 – Башня четвероугольная, 13 – Башня круглая, 14 – Башня четвероугольная, 15 – Еленинские ворота, 16 – Башня круглая, 17 – Башня четвероугольная, 18 – Башня круглая, 19 – Башня четвероугольная, 20 – Ворота Молоховские, 21 – Башня четвероугольная, 22 – Башня круглая, 23 – Башня четвероугольная, 24 – Башня круглая, 25 – Башня четвероугольная, 26 – Копытенские ворота, 27 – Башня круглая, 28 – Башня четвероугольная, 29 – Башня круглая, 30 – Башня четвероугольная, 31 – Башня круглая, 32 – Башня четвероугольная, 33 – Башня круглая Богословская, 34 – Башня круглая Никольская, 35 – Пятницкие ворота, 36 – Башня круглая Иворовская, 37 – Пятницкие Водяные ворота, 38 – Башня круглая Городецкая”.

Курзов Г. Л. О крепости старой…
“[Примечание: в книге схема крепости помещена на центральном развороте (стр. 40-41). В электронной версии она вынесена в содержание и снабжена ссылками с изображений башен к их описаниям. HF.]”.

Смоленская крепостная стена
“… В девяти башнях имелись проезжие ворота. Главная проезжая башня — Фроловская (Днепровская), через которую проходил выезд к столице Российского государства. Второй по значению была Молоховская башня, открывавшая дорогу на Киев, Красный, Рославль.
Семь дополнительных воротных башен (Лазаревская, Крылошевская, Авраамиевская, Никольская, Копытенская, Пятницкая и Воскресенская), были сделаны попроще, и не имели того значения, как первые две.
Тринадцать глухих башен имели прямоугольную форму. С ними чередовались шестнадцатигранные (семь башен) и круглые (девять).
‎Сохранившиеся башни
2 – Волкова (Семеновская, Стрелка), 3 – Костыревская (Красная), 4 – Веселуха (Лучинская), 5 – Позднякова (Роговка), 6 – Орёл (Городецкая), 7 – Авраамиевская, 8 – Заалтарная (Белуха), 9 – Воронина, 10 – Долгочевская (Шембелева), 11 – Зимбулка, 12 – Никольская башня (Никольские ворота), 13 – Моховая, 14 – Донец, 15 – Громовая (Тупинская), 16 – Бублейка, 17 – Башня Копытенская (Копытенские ворота), 18 – Пятницкая башня.
Несохранившиеся башни
1 – Фроловская (сейчас Днепровские ворота), 19 – Лазаревские ворота, 20 – Крылошевские ворота, 21 – Стефанская, 22 – Евстафьевская (Брикарева), 23 – Антифоновская, 24 – Грановитая, 25 – Молоховские ворота, 26 – Круглая № 11, 27 – Кассандаловская (Козодавлевская, Артишевская), 28 – Круглая № 13, 29 – Четырехугольная № 8, 30 – Четырехугольная № 12, 31 – Гуркина, 32 – Коломинская (Шейнова), 33 – Четырехугольная № 19, 34 – Богословская, 35 – Микулинская башня, 36 – Водяные ворота (Воскресенские ворота), 37 – Иворовская (Верженова), 38 – Городецкая (Семеновская)”.

Wikimedia Commons – File:Smolensk kreml.sv; Смоленская крепостная стена
“Смоленская крепость. План-схема. Показаны сохранившиеся и несохранившиеся башни, а также их форма. // Смоленская крепостная стена. План. По “Архитектурные памятники Смоленской области.” Каталог. М. 1987. Стр. 116
Сохранившиеся башни (синий цвет):
2. Волкова (Стрелка, Семенская), 3. Красная (Костыревская), 4. Веселуха, 5. Позднякова, 6. Орел, 7. Авраамиева, 8. Заалтарная, 9. Воронина, 10. Долгочевская, 11. Зимбулка, 12. Никольская, 13. Маховая, 14. Донец, 15. Громовая (Тупинская), 16. Бублейка, 17. Копытенская.
Перестроенные: 1. Днепровские ворота ( Фроловская), 18. Пятницкая (Водяная, Воскресенская), 27. Кассандаловская (Козодавлевская, Артишевская).
Утраченные, несохранившиеся (красный цвет):
19. Лазаревская (с проезжими Духовскими воротами), 20. Крылошевская ( Клирошанская), 21. Стефанская ( Голыневская, Голышевская ), 22. Антифоновская (Евстафьевская, Брикарева), 23. Малая 4 угольная (Антифоновская), 24. Грановитая, 25. Молоховская, 26.Башня четвероугольная малая первая отъ Молох. Воротъ, 28. Башня круглая первая отъ Копытецкихъ воротъ, 29. Башня четвероуголъная первая отъ Копытецкихъ воротъ, 30. Башня круглая, другая отъ Копытецкихъ воротъ, 31. Гуркина, 32. Коломинская (Шеинова), 33. Безымянная, 34. Богословская, 35. Никольская (Микулинская), 36. Пятницкие ворота, 37. Иворовская (Иверовская, Верзенова, Верзина, Верженева), 38. Городецкая, 39. Королевский бастион”.

Замки и крепости средневековья > Cмоленская крепость > Архитектура
“Смоленская крепость явилась одним из самых грандиозных сооружений в Европе начала XVII в. Общая протяженность ее стен составила «три тысячи тридцать восемь сажень с аршином и с полуседьмым вершком»,-то есть 6 575 м. В плане крепость имела вид неправильной замкнутой фигуры, которая как бы прижималась к Днепру. В состав крепости входило 38 прясел и столько же башен. …”.

….См. также Смоленская крепость в 1602 г. Реконструкция Ю.Г. Иванова

Дополнено 16.05.2015 г. (1)

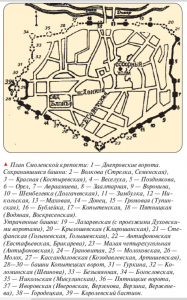

План Смоленской крепости (по А.Г. Мерникову)

.
….Источник:
А.Г. Мерников: Крепости России > Крепость Смоленска, стр.96 (Файл: ag-mernikov-smolensk_p96.pdf, 884,8 KiB).

..
Дополнено 26.05.2015 г. (2 )

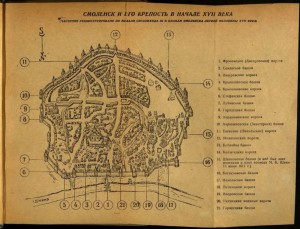

Смоленск и его крепость в начале XVII века (по В.П. Мальцеву).

….Источник:
В.П. Мальцев: Борьба за Смоленск в XVI-XVII вв., после стр. 64.

Дополнено 13.06.2015 г. (3)
Генеральной Планъ Крепости Смоленской съ-показанiемъ ея частей в 1812-м году неприiятелемъ взорванныхъ и сналоженiемъ проѣкта къ-исправленiю взрывовъ и другихъ частей ранжевыми линiями. Сочиненъ 15-го дня 1816-го года.
.
