Аленина труба и на ней два моста – это что, где?

№ 115. Определение Смоленского губернского правления о содержании казенных мостов. 26 мая 1815 года.














№ 134. Определение губернского правления о состоянии мостов внутри города.
18 ноября 1816 года.

.
….Настоящий документ № 134 «Определение губернского правления о состоянии мостов внутри города» от 18 ноября 1816 года и опись к нему хранятся в Фонде 1260 Государственного архива Смоленской области (ГАСО).
…. См. ГАСО, 2012 г.: Город Смоленск. Возвращение к жизни. 1813-1828 годы.
Государственный архив Смоленской области (ГАСО): Путеводитель по фондам 2011 г.
Путеводитель “Государственный архив Смоленской области”, 2012 г.

Дополнено 13.03.2019 (1)
Для начала попробуем с этими мостами с трубой – по хронологии?
Вот на фрагменте этой гравюрки, датируемой в разных источниках в широком диапазоне (1609, 1611, 1626, 1632 гг. … и вплоть до “1-й половины XVII века”):
зеленой точкой помечена “труба”, а красной и синей – оба сабжевых моста.
….Источники:
“Видъ города Смоленска въ 1609, 1610 и 1611 годахъ”.
Видъ города Смоленска въ 1609, 1610 и 1611 годахъ” (дополненное).
И. Дубицкий, П. Толпыга: Исторические известия о геройском сопротивлении смолян полякам в 1609, 1610 и 1611 годах (1865 г).

Гравюра “Smolenskum. [16…?]” в Российской национальной библиотеке (РНБ, Санкт-Петербург).

Дополнено 15.03.2019 (2)
Аленины труба и мосты – по В. Гондиусу, 1634-36.
Цветные пометки – см. выше.
….“… переправиться чрез городской мост №140, и продолжая следование вдоль городских стен №141 …”.
….Источники:
В. Гондиус, «План осады Смоленска», 1634 г.
В.В. Гараничев о гравюре Гондиуса “План обороны Смоленска”.
Записки-заметки историка: обнаружена неизвестная гравюра Гондиуса – небольшая, но зато более правильная.

Дополнено 18.03.2019 (3)
Аленины труба и мосты – по A. Boy, S. Savery, 1634-36.

Цветные пометки – те же.
….Источники:
A. Boy, S. Savery: План-вид “Осада Смоленска в 1634 г.”
W. Blaeu, A. Boy, S. Savery: Odsiecz Smolenska pod wodza Wladyslawa IV w 1634 r.
Первый памятник в Смоленске сооружен при Речи Посполитой. «… гравюры того времени – знаменитый «План осады Смоленска» Вильяма Гондиуса (Данциг, 1636) и менее знаменитая гравюра Соломона Саверия по рисунку Адольфа Бойя »Осада короля Польши, Швеции и проч. Владислава IV московского войска, осаждающего город Смоленск» (Данциг, 1634 г.) …”.
Записки-заметки историка: обнаружена неизвестная гравюра Гондиуса – небольшая, но зато более правильная.

Дополнено 20.03.2019 (4)
Гур Вахромеев: “У Пятницких ворот посередь городовой стены воденая большая каменная труба”, 1692 г.
….Комментарий anzel 04.03.2019 в 12:30
“А вот описание трубы в смете Гура Вахромеева в 1692 году …”.
….«У тех же Пятницких ворот посередь городовой стены воденая большая каменная труба вся выделана белым камнем, от городовой стены в длину быка на 2 сажени, и вверх пол-3 сажени, а под стеною трубы пол-4 сажени и в той трубе по обе стороны и бык весь осыпался, а доведетца у той трубы бык зделать вновь по прежнему, да у той же трубы ворву, где вымыло водою набить сваи и наметать бутовым каменем, чтоб тое трубу впредь водою не подмывало, а к тому делу надобно 450 свай, 8 сажень бутоваго камени, да 700 белаго камени аршиннаго мерою против вышеписанного камени, 150 бочек извести, 450 возов песку, 15 шаек, 5 ведр, 5 ушатов, чан на воду, 15 ночевок да ступа з железными обручами, 15 сажень конату тяжнику, 10 бревен 4-х саженных, да 10 бревен 3-х саженных в отрубе в 4 вершка, 100 тесниц, 1000 гвоздей двоетеснаго да однотеснаго, 15 лубов, 20 шестиков, 4 лома, 2 гребка, 4 заступа, 20 лопат, 30 веревок 5-ти саженных».
….:См.: .Смета каменных дел подмастерья Гура Вахромеева на постройку Вознесенского монастыря, ремонт Смоленской стены и городовое строение, лета 7200-го.
Смоленские епархиальные ведомости. 1883. No 24, стр. 22/160(по файлу).

Дополнено 29.03.2019 (5)
Die Patnitzkschen Wasser-Röhre на шведском плане 1750 года – между Dnieper-Thurn-und-Thor и Wasser-Thurn.
ШСм. Шведский план Смоленска (“приблизительно середина XVIII в.”)
….а также:
Ручьи: Смолигов, Родницкий, Оленев(Аленьев), Резницкий – это где, когда?, Доп. 27.06.2018 (7) 8. Ручей с развилкой на планах Смоленска первой половины XVIII века.
Как назывался/называется ручей, вытекающий из родника в безымянном(?) овраге между Воскресенской и Вознесенской горами?, Доп. 14.05.2017 (3). Этот же родник на шведском плане Смоленска ~1750 года ….

Дополнено 07.04.2019 (6)
“Водяная труба” у башни “Водяная четвероугольная” на плане 1778 г.

.“t” – “Водяные трубы”                             “p” – “Водяная четвероугольная” [Пятницкая башня]

[email protected]A” – “Проезжие Днепровские ворота”


..“x”
 – [Церковь] “Рождества Богородицы над Днепровскими воротами”
.

….Источники:
ЭтоМесто”: Подробный план Смоленска и крепости в 1778 году.
План Смоленской крепости (1778 г., Фонд Техническо-строительного комитета МВД).

Дополнено 12.04.2019 (7)
Два Аленинских моста на Аленинском ручье, конец XVIII века.

..

.
.

.
Аленинский ручей. Аленинский мост. Нижний Аленинский
мост
/ План Г.Т. Рябкова, 1957 г.
….См. План г. Смоленска 1776(?) г.
Была ли в Смоленске Свинская слобода?

.Аленинский ручей. Аленинский мост. Нижний Аленинский мостМузейный “План города Смоленска конца XVIII века”
….См. План города Смоленска конца XVIII века.
Была ли в Смоленске Свинская слобода?

.

Дополнено 17.04.2019 (8)

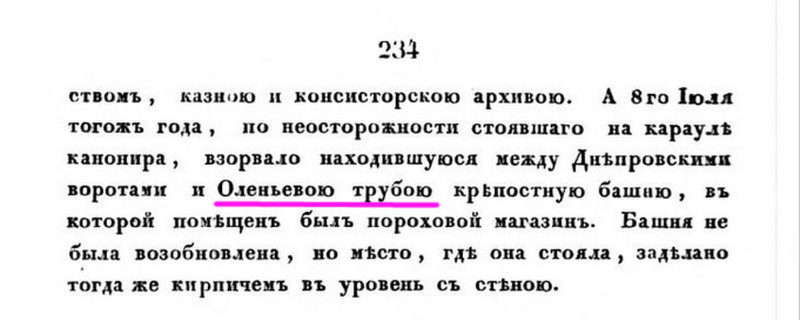

В ~1780 г. “в 1-й части казенных мостов, деревянных – 3, … 2-й на Олениной трубе …”.
.
..Епископ Гедеон: Историческое и географическое описание города Смоленска, “Северный архив”, 1828 г., №III, стр. 37.
….См. также:
Епископ Смоленский и Дорогобужский Гедеон, автор первого опубликованного (в 1828 г.) “Исторического и географического описания города Смоленска”,
в т.ч. справка по журналу “Северный архив”.
.

Дополнено 17.04.2019 (9)



Один мост (нижний) на непоименованном однорусловом ручье с истоком ниже (севернее) Вознесенского монастыря.
. На фрагменте плана:
– слева: Воскресенская церковь
– внизу: Вознесенский монастырь,
– справа, вдоль ручья: улицы, ныне именуемые “им. Коненкова” и “им. Парижской Коммуны”.
….Источники: см. План Смоленска 1795 года.



Дополнено 23.04.2019 (10)
Нижний мост на ручье, план крепости 1816 года.
.
См:  План Смоленской крепости 1816 г. с частями, взорванными неприятелем в 1812 г.

Дополнено 16.10.2019 (11)

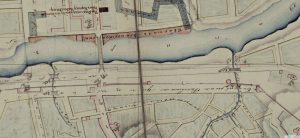

“По Нѣмецкой улицѣ… протекаетъ древней Смолиговъ ручей (Аленина труба) … черезъ него былъ перекинутъ деревянный мостъ …”.
….“По Немецкой улице, не доходя до здания городской богадельни, протекает древний Смолигов ручей (Аленина труба); до 70-х годов истекшего столетия через него был перекинут деревянный мост, таковой же мост чрез этот ручей был был устроен и по набережной улице, вне стены”.
….См. В.И. Грачев: План г. Смоленска с кратким историческим очерком города, 1917 г., стр. 51.

….См. также:
Ручьи: Смолигов, Родницкий, Оленев(Аленьев), Резницкий – это где, когда?
Как назывался/называется ручей, вытекающий из родника в безымянном(?) овраге между Воскресенской и Вознесенской горами?
Улица “Почтамтская+Вознесенская гора” , “Почтамтская+Коммуны” (c 1930-х гг.), “Коммуны” (с 1950-х гг.), “им. Конёнкова” (с 1964 г.),

(Продолжение следует)

Поделиться ссылкой:



Аленина труба и на ней два моста – это что, где?: 28 комментариев

  1. anzel


    А вот описание трубы в смете Гура Вахромеева в 1692 году, на полтора века раньше, чем план, фрагмент которого приведен.

  2. anzel

    Согласно дополнению 1, вместе с фрагментом сметы, понятно, что труба была не просто дырка в подошве стены, а настоящее гидротехническое сооружение из камня, выступающее из стены к Днепру.

  3. Editor Автор записи

    У Гура в смете подробно всё прописано – не просто “из камня”!!!

  4. Editor Автор записи

    “…а доведетца у той трубы бык зделать вновь по прежнему, да у той же трубы ворву, где вымыло водою набить сваи и наметать бутовым каменем, чтоб тое трубу впредь водою не подмывало, …”.

    А вот болдом выделенное – это что здесь Гур Вахромеев имел в виду?

    1. anzel

      Я думаю, имеется ввиду водоток под сводами трубы, который ручей вымывает все глубже, образуя “ров”. Вот в этом “во рву” и предлагается набить сваи и набросать между ними бутовый камень, чтобы сдержать процесс вымывания грунта.

  5. Editor Автор записи

    “Я думаю, имеется ввиду водоток под сводами трубы, который ручей вымывает все глубже, образуя “ров”.

    Т.е., этот “ров” образуется (вымывается ручьем) только сугубо “под сводами трубы”?
    А “своды трубы” по длине примерно равны ширине стены (пусть даже и с учетом “выступающее из стены к Днепру”)?

    Но тогда, извиняюся, получается какбе не “та же труба ворву”, а только ров под сводами той же трубы? 🙁

  6. Editor Автор записи

    “Вот в этом “во рву” и предлагается набить сваи и набросать между ними бутовый камень, чтобы сдержать процесс вымывания грунта”.

    А не много ли при этом Гур “к тому делу” запросил заломил “набросать” – только “под своды”-то? 🙂
    “… а к тому делу надобно 450 свай, 8 сажень (77,6 кубометров – Ed.) бутоваго камени, да 700 белаго камени аршиннаго … 150 бочек извести, 450 возов песку, … etc, etc …”.

    1. anzel

      Ну, конечно, не именно под самим сводом, а во всем “ворву” аж к Днепру.
      10 камазов бутового камня, много это или мало?

  7. Недоумевающий

    “10 камазов бутового камня, много это или мало?”

    Ну, только «под самим сводом», конечно же, не влизе, батьку! 🙁
    И даже с «во всем “ворву” аж к Днепру» тоже не влизе, потому как труба до Днепра не доходила и до половины пути. 🙁

    А вот с учетом еще длины трубы “ворву“ к югу от стены вполне может оказаться
    и как раз! 🙂

    1. anzel

      Добре, батьку. Так Вы розумиете, що ця труба к югу могла буты дно и стенки выстелена бутом, як то бачив останний гетьман Петро Калнышевский у каналах на Соловках?

  8. Недоумевающий

    «… Так Вы розумиете, що ця труба к югу могла буты дно и стенки выстелена бутом, …»

    Та ни, бутили, розумию, тильки “у той же трубы ворву, где вымыло водою” (с) Гур, а стенки самой трубы, по крайней мере в 1950-х, были из кирпича.

  9. Недоумевающий

    Бывать в ей унутре в 1750-х, натюрлих, не доводилось, но на карте на том же месте Wasser-Röhre тогда уже значилась.
    Так что отрицать, что была она и тогда из кирпича, никаких оснований не имею.

  10. Editor Автор записи

    Дополнено ссылками на два плана г. Смоленска конца XVIII в.

  11. Editor Автор записи

    Дополнено ссылкой на журнал “Северный архив”, 1828 г., №III.

  12. Editor Автор записи

    Дополнено тремя фрагментами плана крепости Смоленска 1816 года.

  13. anzel

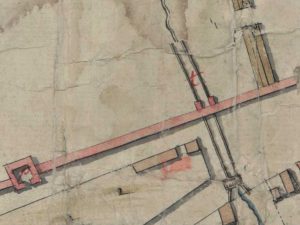

    А что, на плане Смоленска 1778 г. вполне понятно конструкция трубы изображена.
    И как многие нормальные трубы имеет даже раструб. 🙂

    .

    .

    .
    .
